• 集中供、排气，即可阀体上直接出气。
• 接线盒朝上，方便快速安装接插线。
• 同一阀组上的电磁阀可实现两位五通、三位五通、四位五通（2个两位三通）多种功能。
• 线圈功率低至0.8W。

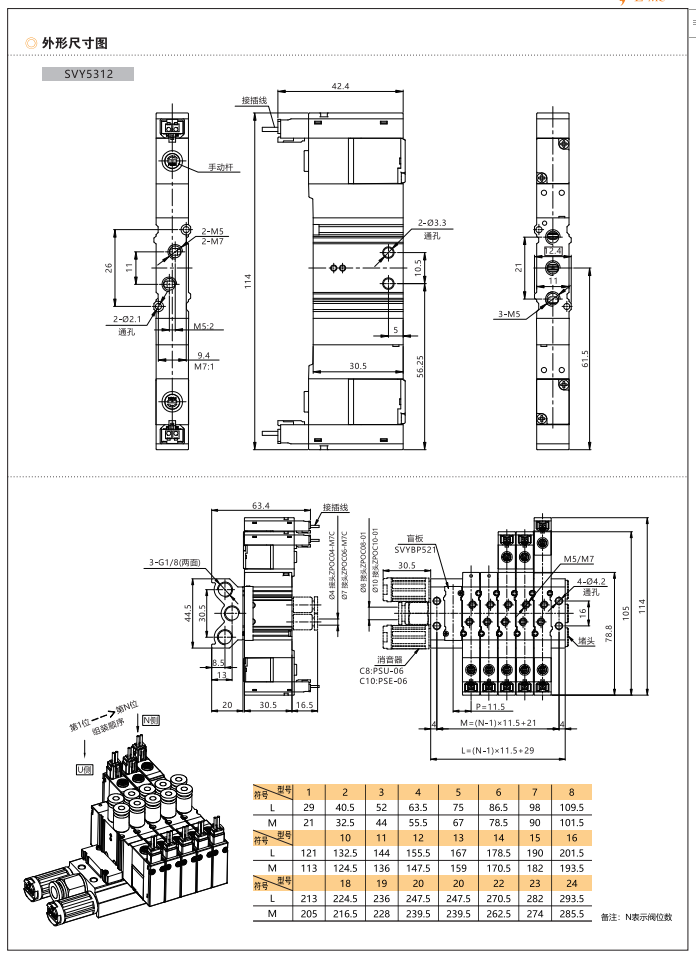

2D/3D CAD

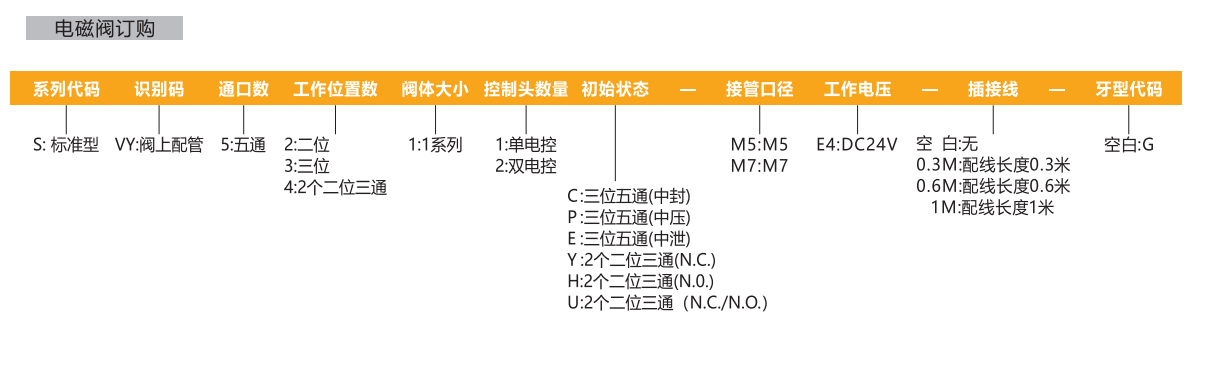

订货举例：S系列标准型，阀上接管，二位五通，1系列阀体，单电控，接管口径M5，工作电压DC24V，接插线配线长度0.3米。其ERP编码为：SVY5211-M5E4。
订货举例：1. 同规格阀时：SVY普通型阀组，1系列阀体，6位二位五通单电控电磁阀 SVY5211，工作口M5，工作电压DC24V，进排气口为两侧无消音器、接头、堵头，G牙。其ERP编码为：SVY521-6S-M5E4。
2. 不同规格阀混装时：SVY普通型阀组，1系列阀体，如右图所示阀组由 第1位为盲板，第2、3位为二位五通单电控电磁阀SVY5211，第4位为二位五通双电控电磁阀SVY5212,第5位为2个二位 三通（N.O.）电磁阀 SVY5412H，第6位为三位五通中封电磁阀SVY5312C。工作口为Φ4接 管，工作电压DC24V，U侧安装消音器、PC接头φ8，G牙。其ERP编码为：SVY521-B2SDHC-C4E4- U。
| 型号 | SVY5211 | SVY5212 | SVY5213C/P/E | SVY5412Y/H/U |
| 有效截面积（mm) | M5/C4: 5 (CV=0.28) M7/C6: 7 (Cv=0.39) |
M5/C4:4.6 (CV=0.26) M7/C6：6.5 (CV=0.36) |
||
| 位置数 | 二位五通 | 二位五通 | 三位五通 | 2个二位三通 |
| 工作压力(MPa) | 0.15~0.8 | 0.15~0.8 | 0.2-0.8 | 0.15~0.8 |
| 接管口径 | M5/M7/C4/C6 | |||
| 工作介质 | 经40um滤芒过速的干椟压缩空气 | |||
| 动作型式 | 内部先导式 | |||
| 复位型式 | 气复位 | |||
| 涧滑 | 不需要 | |||
| 最大耐压力(Mpa) | 1.2 | |||
| 工作温度(℃) | -20~70(不结冰) | |||
| 工作电压 | Dc24v | |||
| 电压范用 | ±10% | |||
| 电量 | 标准型;0.8w | |||
| 绝缘等级 | F级 | |||
| 保护等级 | 防尘IP40 | |||
| 最高动作拉率 | 两位:5次/秒;三位:3次/秒 | |||
| 响应时间(O.5Mpa) | 15ms以下(O.5MPa时) | |||
